外墙承插型盘扣式钢管脚手架施工方案

外接外插盘式钢管脚手架施工工法

工艺原理：

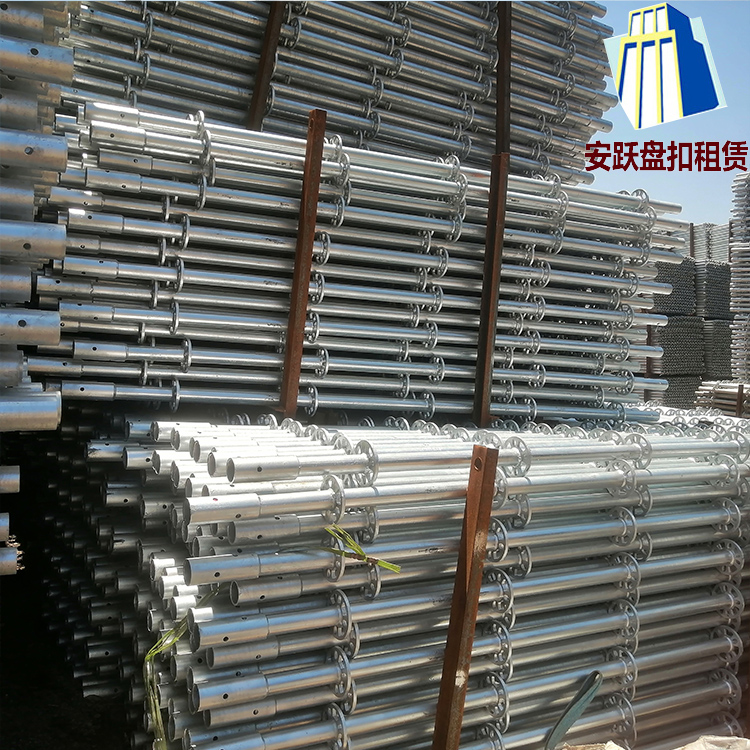

使用立杆.横杆.斜拉杆.可调节的底托和其他构件组成。立杆采用套管插接连接，横杆与斜拉杆通过杆头与接线卡的入立杆连接，用楔形插销连接。并且按照规定设置连接点，形成几何不变的结构体系，其上铺装扣压型钢板，外侧挂安全网封闭，用于建筑外部的建筑保护及装饰。

建设流程和操作要点。

建造流程：

预埋件的施工准备→预埋件螺栓→混凝土浇筑→加工字钢→固定工字钢→槽钢铺设→脚手架搭设→挂安全防护网。

操作要点：

一、预埋式预制螺栓：

预应力锚杆由两根Φ20细丝钉与5mm厚钢板焊接而成，预应力锚杆绑扎前，首先根据所设计的步距把型钢的中心线放在模板上，然后将预制螺栓用铁钉固定到模板上，中心线在两个螺栓之间，比楼板厚一些厚的塑料套管套在螺栓上(便于对预埋件循环使用)，然后用胶带将露出套管部分的螺栓包裹起来(防止浇注混凝土时泥浆溅到螺栓)。悬挂外框架预埋螺栓的锚固

悬挂外框架预埋件锚杆锚固。

二、铺型钢材：

浇注完成后，开始铺设工字钢，校正出、出、出的位置，用双螺帽固定。当工字钢固定后，在其上沿架体沿架体纵向连续敷设槽钢，槽钢U口向上设置，并在工字钢上焊接

如果工字钢穿墙，则需要将一个木箱套在工字钢穿墙处，以便于拆下脚手架后将其移走

三、搭脚手架：

1.悬挑层槽钢固定后，承插式下扣式外架立杆方能用可调节的底托放置在槽钢U型槽中，再按照正常的施工工序搭好第一排架后，槽钢表面上竖杆和竖杆之间的横杆立即安装好，方能继续将其搭起，每层每层的高度都要大于每一层的高度，每一层都要高一步(作护栏)。

2.每次脚手架搭设时，必须铺好挂板，并安装竖向斜杆.连墙杆、悬挑层与建筑物用木板铺设成硬隔离。

3.操纵层脚手架满铺扣式踏板，脚手架和建筑物之间的空隙用脚手板或小兜网水平保护，留下12~15cm的间隙。

4.连墙件采用预埋在剪力墙或地板内，按二次、三次跨布置，不能在山墙位置埋设钢管的，采用螺杆洞进行加固，所有连墙件必须刷红漆。悬挑外架上挂件

5.承插式盘扣式外支架应沿架体纵向设置五个垂直方向的斜拉杆。

6.承插盘扣式外架横向每步用普通钢管连接盘扣式立杆，每根普通钢管至少用三个交叉扣件，并在架体的垂直方向上连续设置剪刀撑。插销式外框架上的连接方式。

四、安装安全防护网：

承插型盘扣式外支架外立杆内侧张设密目安全网，并用横杆系紧，每隔六层设一道平网防护，立网采用铁丝和横杆.立杆绑扎牢固，网片和拼头外面必须牢固捆绑，间隙不能超过20cm，安全网张设在外立杆内部，张设高度不能低于施工面1.2m。

五、拆卸承插式盘扣外架：

拆下次序为：安全网→挡脚板→护栏-护体→挂钩踏板→竖向斜拉杆→横杆→竖杆→纵向支撑。剪刀撑。

1.承插式盘扣外架的拆除须征得项目部同意，并由专业负责人对操作者进行安全技术交底。在拆毁脚手架之前要清理干净。

2.拆下承插式盘扣外架，划分作业区域，在四周设置围栏或设立警戒标志，在地面有专人指挥，禁止非工作人员进入。

3.拆卸承插式盘扣外架时，高空作业人员必须戴好安全帽，系好安全带，穿软底鞋。

4.承插式盘扣外架拆除时，应遵循由上向下.先搭后拆，后搭先拆的原则，先拆掉拦板挂钩踏板.剪刀撑.斜撑.横杆，按一步一步原则依次拆除，严禁上下同时拆除。

5.连墙件随脚手架拆除进度逐层拆除，禁止先将连接墙整层或数层拆下脚手架，分段拆除高差不超过2步，若高差大于2步，应增设墙件加固。

6.拆下承插式盘扣外架时，指挥上、下相配合，动作协调，在拆掉与另一人有关的扣件时，应先通知对方，防止坠落。不得将不牢固的杆放在架体上。

7.在拆除大面积脚手架之前，预留的上料台应预先加固，以保证拆除后的完整性.安全.稳定。

8.拆下的材料用绳索栓住运，禁止抛掷，按指定地点，随拆随运，分类堆放，当天拆除当天清理，拆除过程中不能抛出，如需换人，须在当日拆除前清除，如需换人时，必须按指定地点运出，
