用盘扣式脚手架搭建落地架及外脚手架的施工方案

就当今常见的建筑用脚手架而言，盘扣式脚手架是应用非常广泛的一种。作为一种源于德国的新型脚手架，其优越性是许多传统支架所不能比拟的。为了工程的需要，很多承包商会购买盘扣式脚手架。它们往往更关注价格、质量和交货期。

盘扣件式钢管脚手架从我国外墙脚手架发展到今天，其在安装、可靠性、安全性、经济性等方面的不足。本公司根据我公司实际使用的外支架盘扣式钢管脚手架，具有装拆方便、安装灵活、美观、节能、环保等优点。同时，新型外墙脚手架结构形式新颖。由于它与传统的扣件式外框架相比，具有快速、可靠、安全、省力、节能环保等优点，因而具有明显的社会和经济效益。

今天就给大家介绍一种外支架的施工工法，主要适用于落地式及悬吊外架的施工。

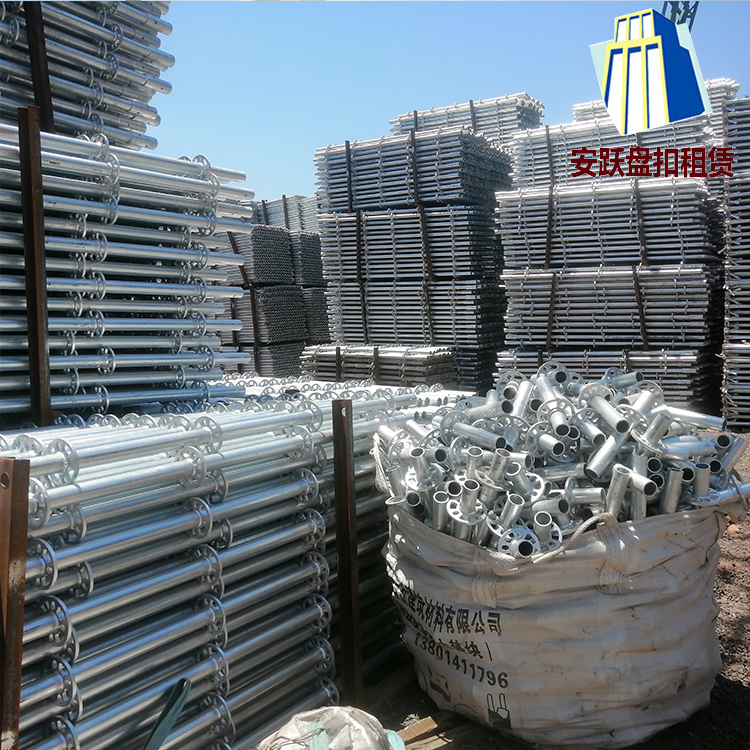

一、工作特点。

特别设计的插板和锁紧结构。接缝设计时考虑了自重力的作用，使接头具有可靠的双向自锁能力，作用于横杆上的载荷由盘扣传给立杆，承插式盘扣具有较强的抗剪切能力，其可靠性较高。多级联接，架体搭建灵活，人工搭建效率较高。

支盘式外支架具有良好的整体性。没有支承件，锁定结构，确保支架稳定。如一人一人，一把铁锤，也能实现搭架。

高度的建造和拆卸效率。整架结构简单、拆装方便、快捷，极少有螺栓作业和零散扣件丢损。装料时，工人用一把铁锤就能完成整个工作。

与传统的扣盘式外支架相比，承插式外支架的寿命要高得多，一般可使用10年以上。组件采用耐摩擦、耐摩擦、观感质量好，而且不用刷漆，节能环保。

二、适用范围。

用于建筑工程结构的外部保护与装饰。

三、加工原则。

使用立杆.横杆.斜拉杆.可调节的底托和其他构件组成。立杆采用套管插接连接，横杆与斜拉杆通过杆头与接线卡的入立杆连接，用楔形插销连接。并且按照规定设置连接点，形成几何不变的结构体系，其上铺装扣压型钢板，外侧挂安全网封闭，用于建筑外部的建筑保护及装饰。

四、施工工艺和操作要点。

4.1建设流程。

预埋件的施工准备→预埋件螺栓→混凝土浇筑→加工字钢→固定工字钢→槽钢铺设→脚手架搭设→挂安全防护网。

4.2操作要点

4.2.1预先埋设的预制螺栓。

预应力锚杆由两根Φ20细丝钉与5mm厚钢板焊接而成，预应力锚杆绑扎前，首先根据所设计的步距把型钢的中心线放在模板上，然后将预制螺栓用铁钉固定到模板上，中心线在两个螺栓之间，比楼板厚一些厚的塑料套管套在螺栓上(便于对预埋件循环使用)，然后用胶带将露出套管部分的螺栓包裹起来(防止浇注混凝土时泥浆溅到螺栓)。悬挂外框架预埋螺栓的锚固方法见下图4.2.1。

图示4.2.1悬挂式外框架预埋螺栓的锚固图表。

4.2.2型钢的铺设。

浇注完成后，开始铺设工字钢，校正出、出、出的位置，用双螺帽固定。当工字钢固定后，在其上沿架体沿架体纵向连续敷设槽钢，槽钢U口向上设置，并在工字钢上焊接。如果工字钢穿墙，则需要将一个木箱套在工字钢穿墙处，以便于拆下脚手架后将工字钢取下

4.2.3脚手架安装。

1.悬挑层槽钢固定后，承插式下扣式外架立杆方能用可调节的底托放置在槽钢U型槽中，再按照正常的施工工序搭好第一排架后，槽钢表面上竖杆和竖杆之间的横杆立即安装好，方能继续将其搭起，每层每层的高度都要大于每一层的高度，每一层都要高一步(作护栏)。

2.每次脚手架搭设时，必须铺好挂板，并安装竖向斜杆.连墙杆、悬挑层与建筑物用木板铺设成硬隔离。

3.操纵层脚手架满铺扣式踏板，脚手架和建筑物之间的空隙用脚手板或小兜网水平保护，留下12~15cm的间隙。

4.连墙件采用预埋在剪力墙或地板内，按二次、三次跨布置，不能在山墙位置埋设钢管的，采用螺杆洞进行加固，所有连墙件必须刷红漆。悬挑外架的搭设截面见图4.2.3-1。

图示4.2.3-1悬挑式外架搭设剖面。

5.承插式盘扣式外支架应沿架体纵向设置五个垂直方向的斜拉杆。

6.承插盘扣式外架横向每步用普通钢管连接盘扣式立杆，每根普通钢管至少用三个交叉扣件，并在架体的垂直方向上连续设置剪刀撑。图4.2.3-2中所示的承插式盘扣式外架断开的连接。

图示4.2.3-2承插式外框架在插接板断口的连接图示。

4.2.4安装安全网。

插销盘扣式外支架外立杆内侧张设密目安全网，并用横杆系紧，每隔六层设一道平网防护，立网采用铁丝和横杆.立杆绑扎牢固，网片和拼头外面必须牢固捆绑，间隙不能超过20cm，安全网张设在外立杆内部，张设高度不能低于施工面1.2m。

4.2.5拆下承插式盘扣外架。

拆下次序为：安全网→挡脚板→护栏-护体→挂钩踏板→竖向斜拉杆→横杆→竖杆→纵向支撑。剪刀撑。

1.承插式盘扣外架的拆除须征得项目部同意，并由专业负责人对操作者进行安全技术交底。在拆毁脚手架之前要清理干净。

2.拆下承插式盘扣外架，划分作业区域，在四周设置围栏或设立警戒标志，在地面有专人指挥，禁止非工作人员进入。

3.拆卸承插式盘扣外架时，高空作业人员必须戴好安全帽，系好安全带，穿软底鞋。

4.承插式盘扣外架拆除时，应遵循由上向下.先搭后拆，后搭先拆的原则，先拆掉拦板挂钩踏板.剪刀撑.斜撑.横杆，按一步一步原则依次拆除，严禁上下同时拆除。

5.连墙件随脚手架拆除进度逐层拆除，禁止先将连接墙整层或数层拆下脚手架，分段拆除高差不超过2步，若高差大于2步，应增设墙件加固。

6.拆下承插式盘扣外架时，指挥上、下相配合，动作协调，在拆掉与另一人有关的扣件时，应先通知对方，防止坠落。不得将不牢固的杆放在架体上。

7.在拆除大面积脚手架之前，预留的上料台应预先加固，以保证拆除后的完整性.安全.稳定。

8.拆下的材料用绳索栓住运输，禁止抛掷，按指定地点，随拆随运，分类堆放，当天拆除当天清理，拆除过程中不能抛出，如需换人，必须在拆掉前一天清除，如需换换物品时，应按指定地点运送，并应在当日清除。

5.材料和设备。

5.1基本材料。

5.1.1竖杆.横杆。

立杆：使用直径Q345AΦ48×3.2厚焊接钢管；横杆：采用直径Q235B的48×3.2厚焊接钢管。机械性能必须符合JGJ231-2010国家现行标准JGJ231-2010《建筑施工支座安全技术规范》，同时，钢管表面平整、光滑，无裂纹.分层.压痕.划线及硬弯。

5.1.2脚手板。

脚踏采用悬挂压型钢制。

5.1.3型钢(吊杆)

使用18#工字钢，工字钢的质量必须达到规格要求。

5.1.4槽钢(悬挑)

槽钢为12.6，槽钢质量应符合规范要求。

5.1.5预制螺栓(吊杆)

固定型钢悬挑梁采用Φ20螺栓，螺栓材料应符合现行国家标准。

6.质量控制。

6.1质量控制标准。

外接插式盘扣式钢管脚手架施工质量执行国家现行标准《建筑施工中插扣式钢管支架安全技术规范》(JGJ231-2010)。

6.2质量保证措施。

1.承插盘扣式外架搭设完毕或分段搭设完毕，脚手架工程按规定检验质量，验收合格后才能投入使用。

2.及时验收脚手架工程的质量，验收时应提供以下文件：

1)按照有关文件和法规要求形成的施工组织设计文件。

2)脚手架构造件的出厂证书或质量分级合格标志。

3)脚手架工程的施工记录和质量检验记录。

4)脚手架搭建时的重要问题和处理记录。

5)脚手架工程施工验收报告。

3.对承插式外支架工程质量的验收，除查验有关文件外，还应进行现场检查，重点检查下列各项，并记入施工验收报告。

1)构件及加强件是否完整，质量合格，接头和挂扣是否牢固可靠。

2)安全网张挂和扶手设置是否完备。

3)底托是否松脱，立杆是否悬挂。

4)连接件.斜拉杆.剪刀撑等结构设置是否符合要求。

5）垂直度.水平度是否合格。

6)盘扣销松脱，有无过载现象。

7.安保措施。

严格执行“安全第一，预防为主”的方针，根据国家有关规定.规章，结合单位实际情况和工程的具体特点，由专职安全员、班组兼职安全员、现场安全用电负责人参加安全生产管理网络，落实安全生产责任制，认清各层次人员的责任，抓好项目安全生产。

健全施工安全保障体系，加强施工作业安全检查，确保作业标准化、规范化。

工地临时用电，严格按照《施工现场临时用电安全技术规范》(JGJ46-2012)相关规定执行。脚手架搭设人员必须是通过国家行业标准《特种作业人员安全技术考核管理办法》考核合格的专业架子工，并由施工班组安全技术交底后，方可上岗。

支架结构应牢固、可靠，并按正确的顺序安装和拆卸，这对确保安全至关重要。

当脚手架靠近可能有人跌落的地方时，每三层脚手板底部应设置兜底网或安全平网。每层楼的过道入口都要安装防护棚，并悬挂安全标志。脚手架的构件件必须按照规范要求进行检验，检验合格后才能使用。

在脚手架搭设过程中要做好质量检查，发现问题要及时纠正，搭设质量检验合格后方可投入使用，并挂上标识，并悬挂醒目的警示标志。

在脚手架使用过程中，操作层施工荷载应符合设计要求，不能超载，不能支撑模板.拉风绳.泵送混凝土输送管固定在外架上，禁止任意悬挂起重设备。

六、六级以上大风、雾.雨.雪天气应停止脚手架作业，雨雾后上架操作应采取防滑措施，清除积雪。

在脚手架的使用过程中，应有专人负责脚手架的检查和保证。脚手架要做好防火工作，各楼层要配置水源，每段外架上挂一定数量的消防器材。使用电焊脚手架时，必须有防火措施，并有专人看守。

氧气瓶和乙炔瓶隔离存放，严格确保氧气瓶不沾污油污，乙炔发生器设有安全保护装置，防止回火。在离路面不远的地方，应采取保护措施，防止坠落伤人。

8.利益分析。

该法与传统外墙扣件式钢管脚手架相比，由于采用模数化设计，构造简单，便于安装，便于安装，在装拆过程中，与传统外墙扣件式钢管脚手架相比，其与传统外墙扣件式扣件相比，结构简单，安装方便，且易拆卸，成本低，损失少。

该法中的外壁承插式盘扣钢管脚手架采用镀锌钢管杆，外观形象好，不需刷漆且耐腐蚀，经久耐用，经久耐用，它的使用寿命大大高于传统扣件式钢管脚手架，不仅节省成本，减少损耗，而且对周围环境没有污染，取得了良好的经济和社会效益。

该法中的外墙承插式盘扣式脚手架采用带扣压型钢跳板，与传统扣件式钢管脚手架相比，钢跳板安全可靠.防火性好.使用寿命高，同样具有较高的经济效益和社会效益。
