多地发文2022年1月1日起，大型施工项目应采用盘扣式脚手架

近日，广州市住建局发布了2021年《广州市建设工程安全文明施工规程(试行版)》，在这次最新的相关文明施工规范中，增加了盘扣式脚手架、铝合金模板支架等新内容。

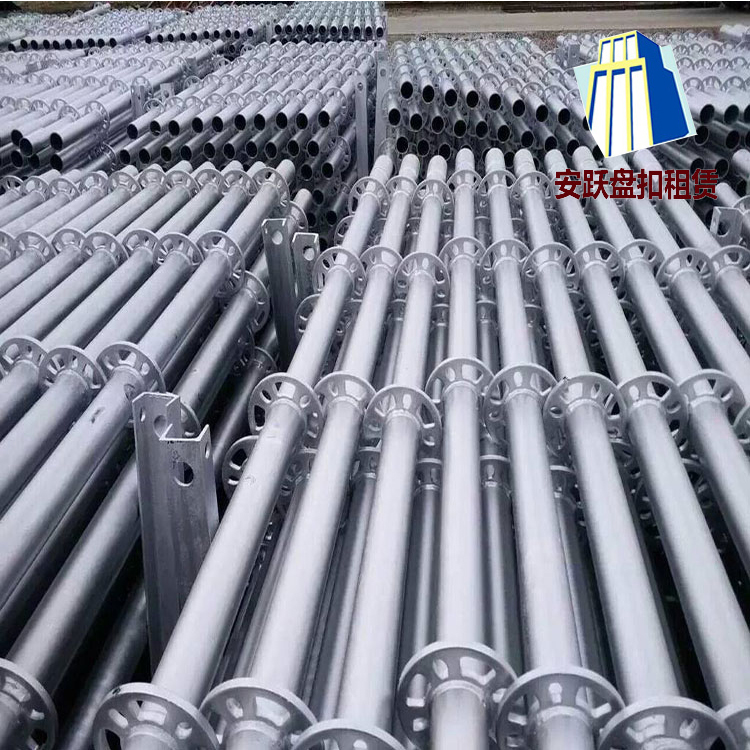

承插型盘扣式脚手架：

(1)承插型盘扣式脚手架材料，搭接应符合《建筑施工中扣件式钢管支架安全技术规范》的相关要求。

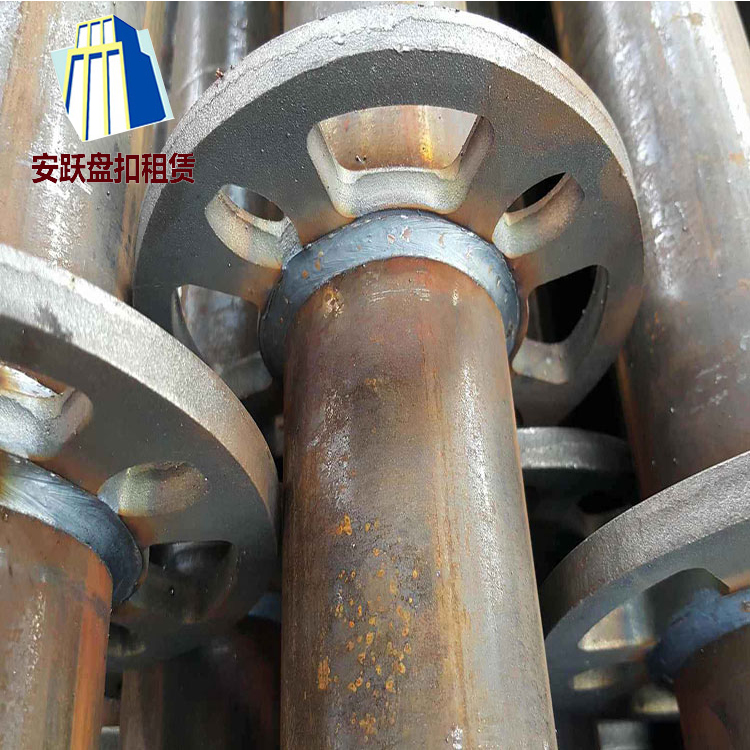

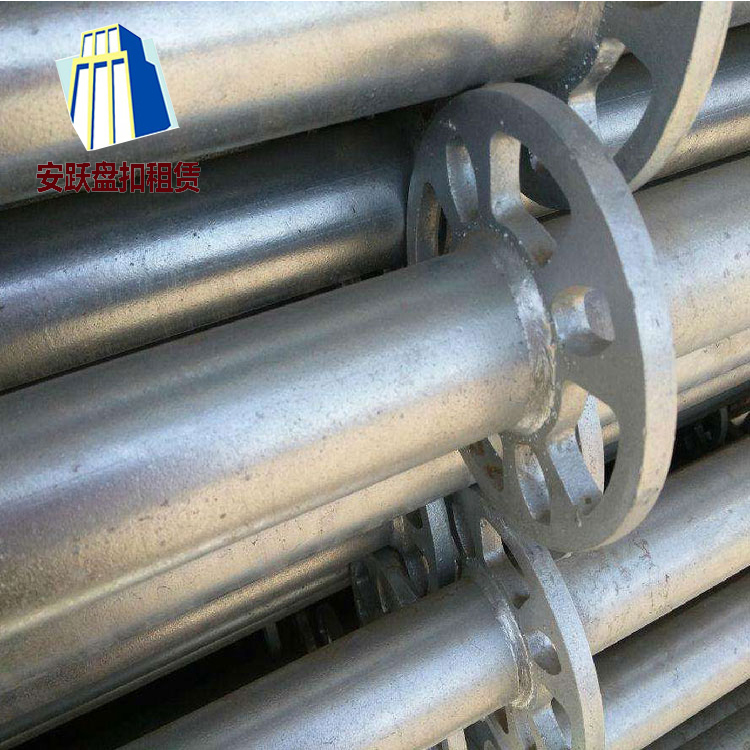

(2)承插型盘扣式脚手架立杆采用套管插入连接，水平杆、斜杆与端头通过楔形插销连接，形成多个固定体系的钢管支架，搭设快捷方便。

(3)盘扣式脚手架立杆采用Q345级钢锻制，其强度比原来的Q235钢高，立杆承载力大，可达20t，比普通钢管高1.5-2倍，而且更安全。

(4)外墙保护必须符合3.1.7外墙的防护要求。

螺旋支撑体系：

(1)适用范围。

①本市房屋建筑工程(包括综合管廊)模板支撑系统全面推广使用承插式盘扣钢管支架。

②二○○三年七月一日起，本市政府投资的、属于危大工程范围内的、改建、改建、改建、改建的模板支撑系统，应采用承插式盘扣钢管支架。

③2022年1月1日起，所有新建、改建、改建、改建、改建、改建、改建为危房范围内模板支撑体系，应采用承插式钢管支架。

④建设单位应将承插式盘扣钢管支架费用列入预算，督促施工企业加大安全投入，提高施工安全防护水平，逐步淘汰落后技术设备。

⑤在施工中，鼓励推广使用承插式扣盘钢管支架，在施工中全面使用扣管支架，按照《广州市住房和城乡建设局关于印发实施建筑工程施工现场质量安全管理量化评价的通知》(穗建质[2020]290号)，做诚实的评分。

(2)基本要求。

①盘扣式支撑系统应符合《建筑工程承插式盘扣钢管支架安全技术规范》等相关规定。

②盘扣式支撑体系搭设，编制专用盘扣式拆装施工方案。项目内容、审批、专家论证、工程安全管理验收、验收等；应遵守《建设工程安全管理条例》(住房城乡建设部令第37号)，执行《建设项目安全管理规定》，对危险废物进行分类收集、运输、运输、运输，储存，运输

③在模架支撑系统安装之前，项目技术员应对现场的管理人员、工班、操作工种、作业人员进行相应的专项施工方案、有关规范、标准要求，进行安全技术交底。

④模板支撑工程工艺、工序、操作要领、搭设安全技术要求等安全技术交底内容，保留记录。

⑤模板支撑系统的安装、验收、混凝土浇筑、安全保护、拆除等施工过程，必须符合技术方案要求。

固定式支架：

(1)地面支撑。

①钢管应采用GB/T13793或GB/T3091中规定的Q235通用钢管，进料时，应提供产品合格证，经验收合格后方可使用。扣件质量、性能要符合国家标准《钢管脚手架扣件》的规定，螺栓拧紧扭力矩达到65N·m，不得损坏；扣件在使用前应逐项选择，有裂缝、变形、螺钉等情况，严禁使用。

②扣件式钢管脚手架应符合《建筑施工扣件式钢管脚手架安全技术规程》等相关规范。

③脚手架搭设前，按规范规定，进行结构构件与竖直杆基的承载力设计计算。此外，要制订专门的施工方案，将搭设高度24米以上的钢管落地式钢管脚手架安全专项规划，按规定审批结构设计计算；高度超过50米的落地式钢管脚手架应组织专家论证，并组织专家论证，并且组织实施专家论证。要有完整的工程计划，才能正确指导施工。

④落地式脚手架应设置纵向、横向扫地杆，纵向扫地杆用直角扣件固定在距地面以上200mm以下的竖杆上，横向扫地杆用直角扣件固定，与立杆相连。

⑤落地式脚手架立杆基础不在同一高度时，用立杆固定高处的纵扫杆加长两跨，用立杆固定，高度差不大于1m，靠边坡上立杆轴线到边坡的距离不小于500mm。

⑥在落地式脚手架的周围设置排水管，并组织排水。

⑦落地式脚手架在使用前应按规范进行验收，并悬挂验收牌。

外表面防护要求应符合3.1.7外墙的防护要求。

(2)框架的内部保护。

①外架每隔3层，不超过10m设一道水平封闭层。在悬吊外支架的第一个水平封闭层上设置；落地式脚手架的第一个水平水平。

在建筑物的第一层顶板标高设有封闭层。

②脚手板与建筑物之间的空间间距应小于150mm，当间距过大时，可充分利用靠墙一端的横梁，使建筑外伸至框架宽度的40%。

于400mm处加填芯棒)，每层应铺有铁栅片，并悬挂防风罩等保护措施，使脚手板与建筑物的间隙达到要求。

③钢制围栏：当脚手板与建筑物间距超过400mm时，必须采取钢制围栏等硬防护措施。

④防盗装置：当脚手板与建筑物的间距在150-400mm时，应采取防盗措施。

悬挑脚手架：

①悬挑脚手架应按照批准的专项施工方案进行搭设，每段搭设高度在20m以上，并由专家论证。

②悬吊吊篮的荷载量应均匀，不能超出规范规定。

③工字钢、锚栓、斜拉索钢索，型式按计算书确定。

④钢梁截面尺寸按设计计算确定，采用工字钢时，截面高度不得小于180mm，钢梁端部长度不得小于悬挑长的1.25倍。

⑤工字钢悬挑梁固定端部应采用2个(对)及以上的U形钢筋拉环，或锚杆与建筑结构梁板固定，将U型钢筋拉环或锚固螺栓埋入混凝土梁内，板底钢筋绑扎牢固。U形拉环或锚杆螺栓的直径不能小于20MPa，压力钢板尺寸不能小于10mm。

吊吊架安装前要进行安全技术交底，搭设完毕按规定验收，验收内容应量化，分段搭设悬挑架应进行分段验收。

⑦每一型钢悬挑梁外侧宜设置钢丝绳或钢拉杆对建筑物上部结构进行斜拉连接，锚固端暴露螺杆宜采用可拆卸的硬质材料进行保护。

外表面防护要求应符合3.1.7外墙的防护要求。

固定脚手架：

(1)附加式提升脚手架应符合《建筑施工工具式脚手架安全技术规范》《液压升降整体脚手架安全技术规程》等。

(2)附着式提升脚手架搭设，编制其拆装作业专项施工计划，并按规定审批。吊装吊装高度在150m及以上的专项施工方案，需经专家论证。

(3)附送提升脚手架结构：

①护栏内有护栏的总高度，禁止超过5倍楼高度。

②支座宽度≤1.20m。

③直线型架体支撑跨≤7m，折线形式，曲线形式只允许一跨二折，其支撑跨度≤5.40m。

车架横向悬挑长≤2m，高度不能超过跨度的1/2。

架体悬臂的高度不得超过2/5和4m，适用于起吊和使用情况。

车棚高和支承跨的乘积≤110㎡。

(4)外墙保护必须符合3.1.7外墙的防护要求。

铝模具基本要求。

(1)铝模具施工应首先编制铝模具专项施工计划，按计划组织施工。

(2)铝模制作应选择具有专业资格的单位，并在现场预组装，在拼装过程中由专人负责指导。

(3)在初次组装成型之后，需要对铝模系统进行验收。

(4)支撑板应按计划保留，并在达到规定强度后方可拆除。

(5)方案必须明确铝模具的运输方式，并且在施工时严格执行。

(6)铝模支模时，应同步设置支撑杆，不能在模板表面没有支撑物的情况下，不得在模板面上进行堆放。

(7)对进料口、出线孔、泵管口等处作深确认，并对输送口作临时保护。

(8)铝模及其支承系统在安装时，应设置临时固定设施，防止发生倾覆；在安装对拉螺杆之前，板表面要向内倾斜一定角度，以防止倒塌。
