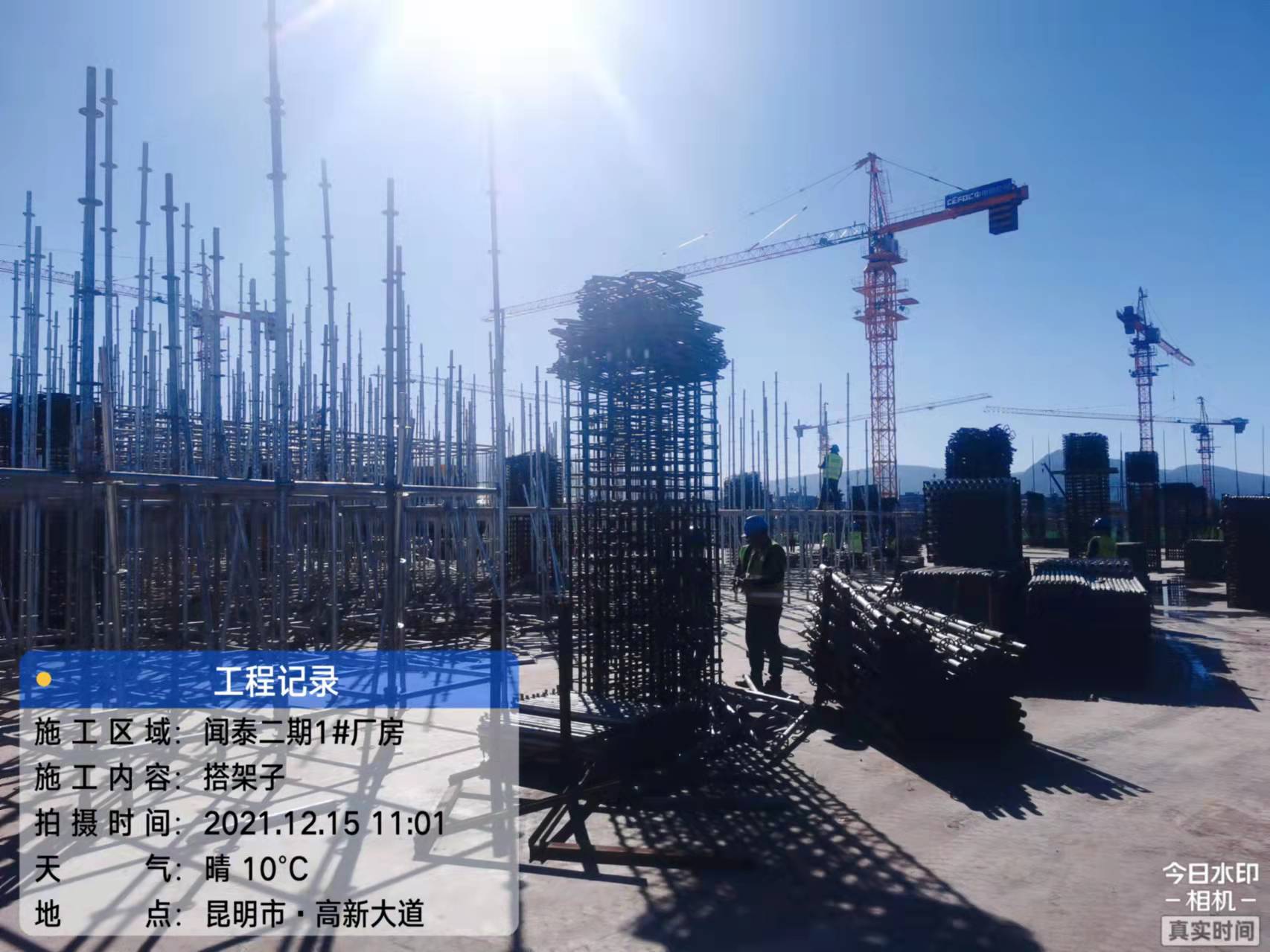

盘扣式脚手架由立杆、横杆(横杆)、斜杆、可调式底座及其他构件组成。
盘扣式脚手架支撑系统中,立杆是支撑整体的主要受力构件,其承载能力是衡量产品质量的重要指标。
立杆套管作为连接上、下立杆的关键部位,倍受关注。在此基础上,我们一起来了解直接影响盘扣式脚手架承载力的关键部位。
立杆套管
目前,市场上大多数套管均采用无缝管焊接工艺,以48立杆、3mm焊缝为例,套管焊缝承载力为9吨。
按照JG/T503-2016标准《承插式钢管支架组件》中的规定,套管分为3种形式:
1、内插管
2、内壁上有台阶的外套
3、内壁上没有台阶的外套
JG/T503-2016中明确规定了承插式钢管支撑构件。
内墙连接外套管的壁厚不得小于4mm;
外套管用无缝钢管时,壁厚不得小于3.5mm;
内插管的壁厚不得小于3.2mm。
套筒和内插管的壁厚公差不得有负向偏差。
内壁上有台阶的连接外套管的长度不得小于90mm,插入长度不得小于75mm;
外套管用无缝钢管,长度不得小于150mm,内插长度不得少于100mm;
内插管式连接套管的长度不得小于200mm,可插入长度不得小于100mm。
内插管的外径与立杆钢管的间隙不得大于2mm;
外套管用无缝钢管和立杆钢管的内径间隙不得大于2mm;
内壁有台阶的连接外套管和立杆外径的间隙不得大于3mm。
三种套管之不同。
管套:①种内管套,其上立杆最下端面与下一立杆最上端面直接接触,将上层立杆的力直接传给下层立杆。
该套套在第二种内壁上,该套套的最下端面与套筒的内壁台阶相接触,而套筒内壁台阶又与下层立杆的最顶部接触,套筒的最下端面接触。
第③种内壁无台阶外套,当它位于最高层或最低层时,可调基座或可调式顶托螺母将力传给套筒,套筒通过焊缝将力传给立杆。
由以上分析可知:①插管套中,插入管与竖杆内壁间间隙过大,会使上、下立杆接触面变小,承载力下降。
第三种内壁上无台阶外套,套与竖杆之间的接缝就显得十分关键。该方法要求套管的焊缝合格率达到100%,否则将增加发生事故的可能性。
第二类内壁带阶梯套的生产工艺虽比①、③复杂,但对产品质量的控制较好,可确保施工安全。
该套的内壁台阶在上面的立杆的下端面与套筒的内壁台阶相接触,该套的内壁台阶与下层立杆的上端面相接触,它起到了上下立杆的传力作用。但由于无缝管的承载力完全依靠焊缝来承载,因此对焊接质量的要求很高。
补充说明:
01.以无缝钢管套管形式,立杆连接套长不得小于160mm,插入长度不得小于110mm。套内直径和立杆管外径的间隙不得大于2mm。
02.立杆与立杆连接套管上安装固定立杆连接件的防拉出销孔,销孔直径不得大于14mm。
