盘扣式脚手架应用施工图纸，应掌握这些核心要点

发布日期：2022-01-12 17:31:28　浏览次数：

盘扣式脚手架施工图纸看不懂？盘扣框架详细图，让您一目了然。

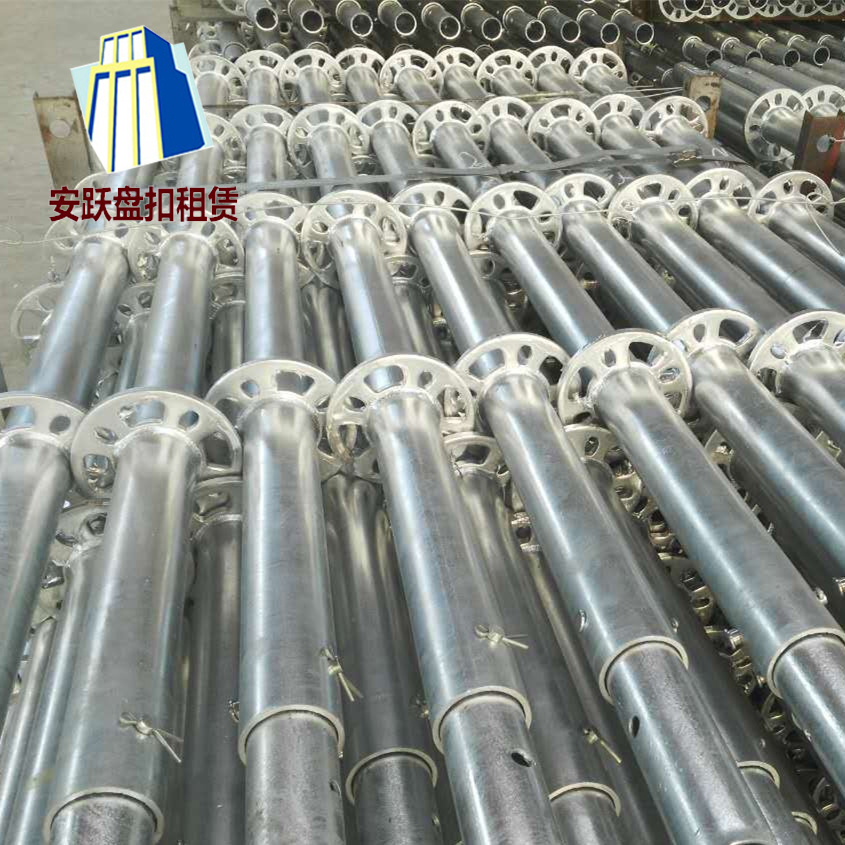

盘扣式脚手架施工图在工程中的作用：

盘扣式脚手架施工方案设计是连接吊盘工程设计与实际施工的纽带，既要体现建筑工程的设计使用要求，又要考虑施工的客观规律。一个好的设计方案不仅可以节省盘扣材料，而且可以确保工程的顺利进行。

盘扣架式施工方案能把握工程进度，确保项目有条不紊，目的地有条不紊地施工。

提取原始图像中的重要信息；

我们将建筑图纸分为三类：建筑施工图(施工期)、结构施工图(结施)、设备施工图(设施)，我们做的盘扣架设计图有三种。

(1)内架项目是从结构梁图中收集，合并梁段类型；从结构板图收集各层楼板的厚度；然后根据相邻两层的结构图，将每层梁/板顶标高收集起来，计算层高(或直接查看一些图样自带结构层高表)。

(2)外框架项目是基于建筑平面图，确定外部结构的轮廓，并注意雨棚、阳台、外墙石材等位置的施工方法，是否会影响轮廓线。通信确定与墙的距离，根据建筑的高度选择合适的结构和竖杆间距。

怎样看盘扣式脚手架方案设计图：

经采集的施工图纸资料，经计算，设计人员将绘制扣件的平面布置图、挂件或部分节点详图、龙骨布置图等。

(1)内部支撑项目：可以看到竖杆位置的平面图，竖杆的纵横间距(即横杆的长度)，水平剪支撑布置(大于8m时)，龙骨定位等；

立面图可以看到架体的上跨高度、步距、梁板下支撑组合、梁板下主龙骨、水平剪和安全平网定位(≥8m)等；

(2)外架项目：可以观察竖杆的位置，纵向纵向间距，竖杆/结构间距，连接式构件布置，悬臂式工字钢定位等；

立面示意图示意图、架高、步距、立杆组合、钢制脚踏的位置、垂直拉杆的布置等。
